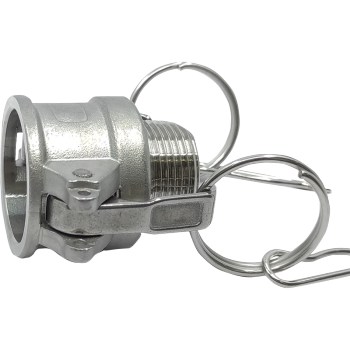

Spojka Camlock typ B vnitřní závit BSP

  • materiál nerezová ocel AISI 316
  • EN 14420-7 | DIN 2828
  • vnější závit podle EN10226-1, vnitřní závit podle ISO 228-1
  • PN: velikost 1/2" - 4" 150 PSI, 5" - 6" 75 PSI
  • použití v chemickém a petrochemickém průmyslu
  • Camlock spojky nejsou vhodné pro vzduch, plyny a vodní páru
  • Jednoduchá obsluha: vsuvka-samec je vkládán do spojky-samice s otevřenými páčkami. K zablokování vsuvky ve spojce dojde jednoduchým otočením páček na čepech. Páčky blokují vsuvku zapadnutím do drážky ve spojce a zároveň dotěsňují spoj. Ploché těsnění umístěné v drážce spojky zaručuje těsnění spoje. Spojku lze dodatečně zabezpečit proti rozpojení pojistnými závlačkami blokujícími páčky proti otevření.
Objednací číslo DN R1 L L2 Ø D K
ZB012 12 1/2" 45 30    14,5 48
ZB015 20 1/2" 52 32 16 53
ZB020 20 3/4" 52 32 19 54
ZB025 25 1" 62 40 26 61
ZB032 32 1 1/4" 68 48 33 79
ZB040 40 1 1/2" 71 49 39 83
ZB050 50 2" 78 54 50 94
ZB065 65 2 1/2" 85 59 67 109
ZB080 80 3" 90 60 75 130
ZB100 100 4" 100 62 98 158
