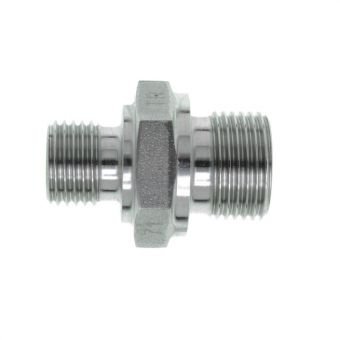

Typ EAR
- materiál nerezová ocel, jakost 1.4571
- jmenovitý tlak 100 - 400 bar
- CAD knihovna
TYP | OBJEDNACÍ ČÍSLO | PN (bar) | L | SW1 | D |
EAR-G 1.4/G 1.8 | 736.6053.600 | 400 | 30.0 | 19 | 4.0 |
EAR-G 3.8/G 1.8 | 736.6053.601 | 400 | 30.5 | 22 | 4.0 |
EAR-G 3.8/G 1.4 | 736.6053.602 | 400 | 35.0 | 22 | 6.0 |
EAR-G 1.2/G 1.4 | 736.6053.603 | 400 | 39.0 | 27 | 6.0 |
EAR-G 1.2/G 3.8 | 736.6053.604 | 400 | 39.5 | 27 | 8.0 |
EAR-G 5.8/G 3.8 | 736.6053.605 | 400 | 40.5 | 30 | 8.0 |
EAR-G 5.8/G 1.2 | 736.6053.606 | 400 | 43.0 | 30 | 10.0 |
EAR-G 3.4/G 3.8 | 736.6053.607 | 400 | 42.5 | 32 | 8.0 |
EAR-G 3.4/G 1.2 | 736.6053.608 | 400 | 45.0 | 32 | 10.0 |
EAR-G 3.4/G 5.8 | 736.6053.609 | 400 | 45.5 | 32 | 12.0 |
EAR-G 1.1/G 3.8 | 736.6053.610 | 400 | 48.0 | 41 | 8.0 |
EAR-G 1.1/G 1.2 | 736.6053.611 | 400 | 54.0 | 41 | 10.0 |
EAR-G 1.1/G 3.4 | 736.6053.612 | 400 | 54.0 | 41 | 15.0 |
EAR-G 5.4/G 3.4 | 736.6053.613 | 200 | 56.0 | 50 | 15.0 |
EAR-G 5.4/G 1.1 | 736.6053.614 | 200 | 61.0 | 50 | 20.0 |
EAR-G 3.2/G 1.1 | 736.6053.615 | 200 | 63.0 | 55 | 20.0 |
EAR-G 3.2/G 5.4 | 736.6053.616 | 200 | 63.5 | 55 | 22.0 |
EAR-G 4.2/G 5.4 | 736.6053.617 | 100 | 65.5 | 70 | 22.0 |
EAR-G 4.2/G 3.2 | 736.6053.618 | 100 | 67.5 | 70 | 32.0 |
