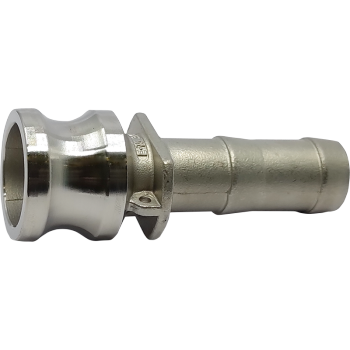

Camlock typ E

Spojka Camlock pro hadici typ E

  • materiál nerezová ocel AISI 316
  • EN 14420-7 | DIN 2828
  • vnější závit podle EN10226-1, vnitřní závit podle ISO 228-1
  • PN: velikost 1/2" - 4" 150 PSI, 5" - 6" 75 PSI
  • použití v chemickém a petrochemickém průmyslu
  • Camlock spojky nejsou vhodné pro vzduch, plyny a vodní páru
  • Jednoduchá obsluha: vsuvka-samec je vkládán do spojky-samice s otevřenými páčkami. K zablokování vsuvky ve spojce dojde jednoduchým otočením páček na čepech. Páčky blokují vsuvku zapadnutím do drážky ve spojce a zároveň dotěsňují spoj. Ploché těsnění umístěné v drážce spojky zaručuje těsnění spoje. Spojku lze dodatečně zabezpečit proti rozpojení pojistnými závlačkami blokujícími páčky proti otevření.

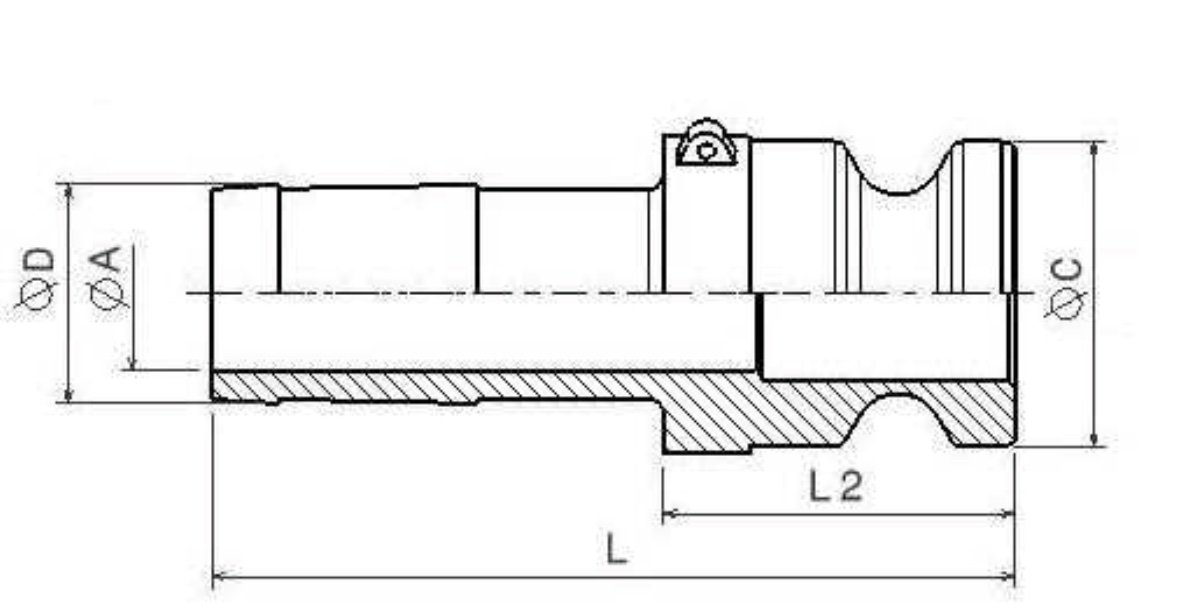

Objednací číslo DN DN L L2 Ø A Ø C  Ø D
ZE012 1/2" 12 73 32,5 8,5 24 14
ZE015 1/2" 20 73,5 33,5 8,5 32 14
ZE020 3/4" 20 85 35,5 15 32 20
ZE025 1" 25 84 38 21 37 27
ZE032 1 1/4" 32 108,8 48,5 26,5 45,6 33
ZE040 1 1/2" 40 119,6 67 39,5 53 40
ZE050 2" 50 130,5 52,5 45 63 53
ZE065 2 1/2" 65 139,5 59,5 57,5 75,8 66
ZE080 3" 80 155 59 70 91,6 79
ZE100 4" 100 164 65 93,5 119,5 103
